機械加工生產中怎樣對齒輪進行測量
隨著我國機械制造業的迅速發展，齒輪制造業也在不斷的發展中。近幾年來，我國的齒輪制造業在引進技術、購置設備、更新工藝、加強管理等方面進行了大量的投入。開發具有自主知識產權的齒輪測量技術和機器，是我國機械加工齒輪制造業所面臨的重要緊要任務。
1、齒輪單項幾何形狀誤差測量

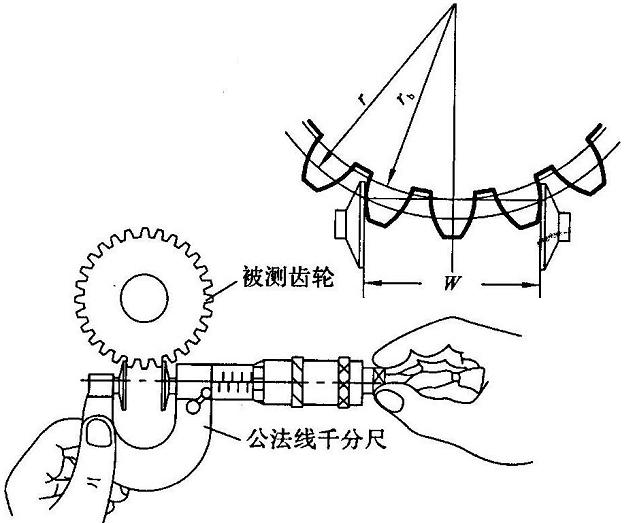

這種測量技術主要用的是幾何解析測量的方法，將齒輪作為一個復雜的幾何實體，在建立的測量坐標系上，可以按照設計幾何參數對齒輪齒面幾何形狀偏差進行測量。主要采用的是，離散坐標點測量方式和連續幾何軌跡點掃描的方式。這兩種方法測量出的誤差項目是齒輪的單項幾何偏差，主要是由齒廓、齒向和齒距形成。
2、齒輪綜合誤差測量技術
這種測量方法主要采用的是嚙合滾動式測量法，將齒輪作為回轉運動傳動元件，在理論安裝中心距離下，和測量齒輪嚙合滾動，測量綜合偏差。而這種測量方法又分為齒輪單面嚙合測量、用以檢測齒輪的切向綜合偏差和單齒切向綜合偏差。
3、齒輪整體誤差測量技術
這種測量技術基于整體誤差理論，將齒輪作為實現傳動功能幾何實體，或者用于坐標式幾何解析方法對其他單項幾何進行精度測量，按照嚙合順序和位置，集成“靜態”齒輪整體誤差曲線，或者是按照單面的嚙合綜合測量方式，使用特殊的測量齒輪，采用滾動點掃描對其進行測量，得到齒輪的“運動”整體誤差曲線。
4、齒輪在機測量技術
這種技術在近年來有了很快的發展，將齒輪集成在加工機床上，齒輪在試切后不能進行拆卸，需要立即在機床上進行在機測量，根據測量結果對機床參數以及調整修整。在成形磨齒加工和大齒輪磨齒加工運用這種測量技術，可以有效提高生產效率、降低成本。
5、齒輪激光測量技術
這種技術指的是齒輪在集合尺寸和形狀位置的測量過程中會使用到激光技術，其中包括激光測長系統、激光測量頭系統以及激光全息式齒輪測量系統等等。
